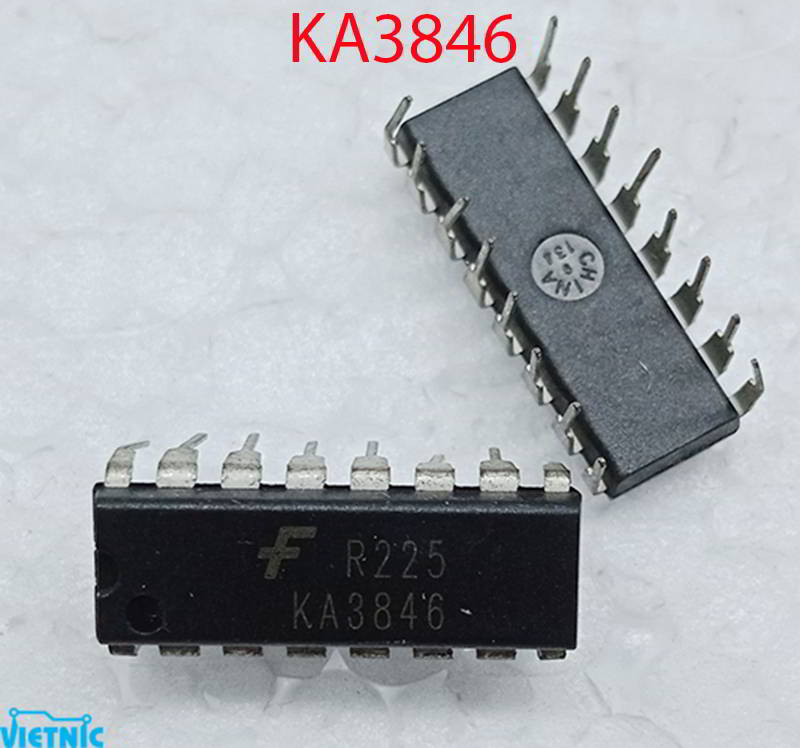

KA3846

KA3846 UC3846

► KA3846 là dòng IC điều khiển SMPS ở 2 phương thức là điều khiển dòng hoặc áp, mục đích tạo ra xung PWM để điều khiển linh kiện chuyển mạch tần số cao như mosfet hoặc IGBT, được ứng dụng để thiết kế mạch dao động xung PWM dùng điều khiển khối inverter trong máy hàn điện tử, máy hàn điện tử công nghiệp, điều khiển xung PWM chế độ Push-Pull trong máy sạc ắc quy, UPS, Máy hàn công nghiệp, và một số ứng dụng khác dùng xung PWM với tần số cao...

► Được ứng dụng nhiều trong thiết kế các loại mạch như mạch Boost, mạch Buck, mạch nguồn Flyback, mạch nguồn Forward, mạch điều khiển Full Bridge, Mạch điều khiển Half Bridge, mạch điều khiển Push - Pull...

► KA3846 là dòng IC PWM giới hạn được dòng xung, tự động điều chỉnh xung đẩy kéo đối xứng, khả năng đáp ứng cấp xung PWM song song cho các module, linh kiện chuyển mạch mắc ghép song song. IC cũng có thêm phần mạch bảo về và chức năng Shutdown của IC khi cần để OFF xung out PWM.

☼ Thông số kỹ thuật :

► Điện áp cấp : 40V ( Chân 13,  Chân 15 )

► Ngõ ra PWM : 2

► Dòng ra : 500mA

► Tần số chuyển mạch Max : 500Khz

► Maximum duty cycle : 50%

► Phương thức điều khiển : Dòng

► Số chân : 16
