MÀN HÌNH OLED 0.96INCH GIAO TIẾP I2C

MÀN HÌNH OLED 0.96INCH GIAO TIẾP I2C

THÔNG SỐ KỸ THUẬT :

Điện áp sử dụng: 2.2~5.5VDC.

Công suất tiêu thụ: 0.04w

Góc hiển thị: lớn hơn 160 độ

Số điểm hiển thị: 128×64 điểm.

Độ rộng màn hình: 0.96 inch

Màu hiển thị: Trắng

Giao tiếp: I2C

Driver: SSD1315

ỨNG DỤNG :

Màn hình LCD Oled 0.96 inch giao tiếp I2C cho khả năng hiển thị đẹp, sang trọng, rõ nét vào ban ngày và khả năng tiết kiệm năng lượng tối đa với mức chi phí phù hợp, màn hình sử dụng giao tiếp I2C cho chất lượng đường truyền ổn định và rất dễ giao tiếp chỉ với 2 chân GPIO.

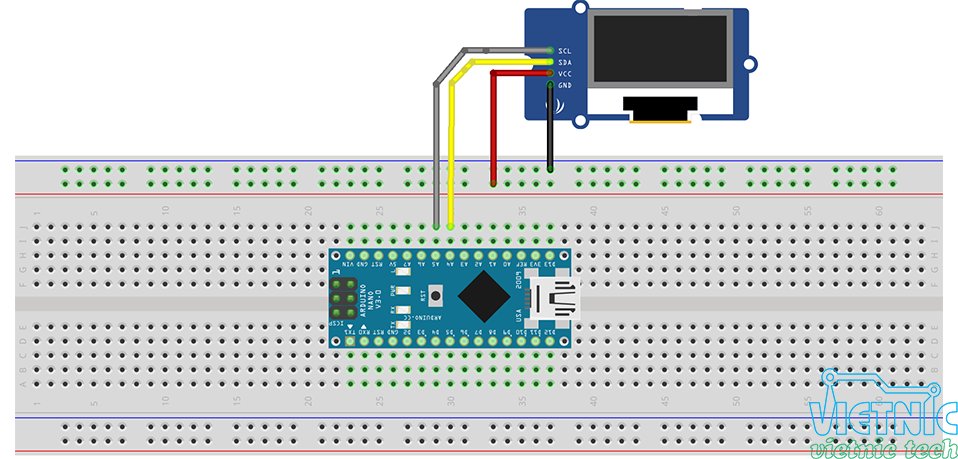

SƠ ĐỒ KẾT NỐI :

CODE MẪU :

#include "U8glib.h"

void draw(void) {
  // graphic commands to redraw the complete screen should be placed here
  u8g.setFont(u8g_font_unifont);
  //u8g.setFont(u8g_font_osb21);
  u8g.drawStr( 0, 22, "Hello World!");
}

void setup(void) {
  // flip screen, if required
  // u8g.setRot180();

  // set SPI backup if required
  //u8g.setHardwareBackup(u8g_backup_avr_spi);

  // assign default color value
  if ( u8g.getMode() == U8G_MODE_R3G3B2 ) {
    u8g.setColorIndex(255);     // white
  }
  else if ( u8g.getMode() == U8G_MODE_GRAY2BIT ) {
    u8g.setColorIndex(3);         // max intensity
  }
  else if ( u8g.getMode() == U8G_MODE_BW ) {
    u8g.setColorIndex(1);         // pixel on
  }
  else if ( u8g.getMode() == U8G_MODE_HICOLOR ) {
    u8g.setHiColorByRGB(255,255,255);
  }
}

void loop(void) {
  // picture loop
  u8g.firstPage();
  do {
    draw();
  } while( u8g.nextPage() );

  // rebuild the picture after some delay
  delay(50);
}
