MODULE CẢM BIẾN MƯA FR-04 FR04

MODULE CẢM BIẾN MƯA FR-04 FR04

THÔNG SỐ KỸ THUẬT :

-Điện áp: 5V.

-Led báo nguồn ( Màu xanh).

-Led cảnh báo mưa ( Màu đỏ).

-Hoạt động dựa trên nguyên lý: Nước rơi vào board sẽ tạo ra môi trường dẫn điện.

-Có  2 dạng tín hiệu: Analog( AO)  và Digital (DO).

-Dạng tín hiệu : TTL, đầu ra 100mA ( Có thể sử dụng trực tiếp Relay, Còi công suất nhỏ…).

-Điều chỉnh độ nhạy bằng biến trở.

-Sử dụng LM358 để chuyển AO –> DO.

-Kích thước: 5.4*4.0mm .

-Dày 1.6mm .

ỨNG DỤNG :

Module được ứng dụng để phát hiện khi trời mưa . Ưu điểm của module là vừa có thể sử dụng tín hiệu analog và TTL tương thích với nhiều dòng vi điều khiển.

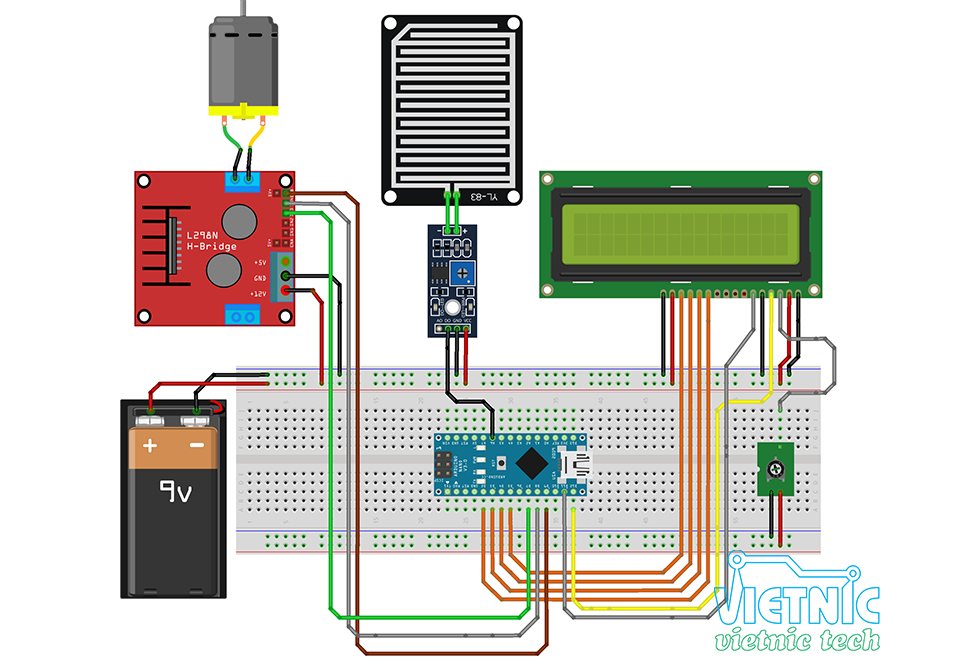

SƠ ĐỒ KẾT NỐI :

CODE MẪU :

#include <LiquidCrystal.h>
#define in1 7
#define in2 8
#define ena 9
#define rain A6

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup()
{
  Serial.begin(9600);
  pinMode(in1, OUTPUT);
  pinMode(in2, OUTPUT);
  pinMode(ena, OUTPUT);
  pinMode(rain, INPUT);

  lcd.begin(16, 2);
  lcd.setCursor(0, 1);
  lcd.print("DIEN TU VIETNIC");
  delay(2000);
  lcd.clear();

}

void loop()
{
  if (digitalRead(rain) == 1)
  {
    lcd.setCursor(0, 1);
    lcd.print("TROI MUA");

    digitalWrite(in1, 1);
    digitalWrite(in2, 0);
    analogWrite(ena, 200);
  }
  else
  {
    digitalWrite(in1, 0);
    digitalWrite(in2, 0);
    analogWrite(ena, 0);
  }
}
