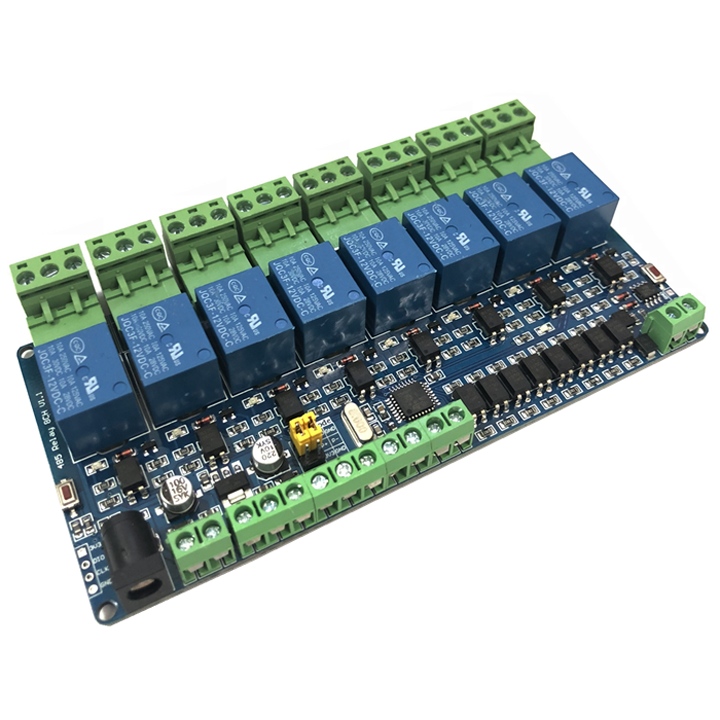

MODULE RELAY 8 KÊNH 12V GIAO TIẾP MODBUS RTU RS485

  • Kho hàng: Còn hàng
  • Thương hiệu: Đang cập nhật
490.000₫

MODULE RELAY 8 KÊNH 12V GIAO TIẾP MODBUS RTU RS485

Kết nối với PLC qua Modbus 485

Module relay modbus kết nối với PLC

Lệnh Modbus RTU

Tốc độ truyền (Baudrate) : 9600bps

Parity : None

Stop-bit : 1-bit

Data length : 8-bit

--------------------

Phần mềm : Modbus poll, các phần mềm modbus khác...

Các bước thao tác:
1. Chọn tốc độ truyền trên phần mềm
2. Đặt địa chỉ (địa chỉ của thiết bị được sử dụng để giao tiếp, địa chỉ mặc định là 01)

Địa chỉ cài đặt là: 01
00 10 00 00 00 01 02 00 01 6A 00
Địa chỉ cài đặt là: 02
00 10 00 00 00 01 02 00 02 2A 01
Địa chỉ cài đặt là : 03
00 10 00 00 00 01 02 00 03 EB C1
Đọc địa chỉ :
00 03 00 00 00 01 85 db
Dữ liệu sẽ trả về :
00 03 02 00 01 44 44  (01 là địa chỉ)

---------------------
Ý nghĩa của từng byte:
[Địa chỉ 1]
 --------------------
Rơle số 1 được bật : 01 05 00 01 01 00 9d 9a

Byte 1: Địa chỉ
Byte 2: Chức năng
Byte 3&4: Địa chỉ đăng ký
Byte 5&6: Đăng ký dữ liệu
Byte 7&8: Kiểm tra CRC

-----------------------
[Địa chỉ 1]
-----------------------
Rơle 0 bật : 01 05 00 00 FF 00 8C 3A
Rơle 0 tắt : 01 05 00 00 00 00 CD CA
-----------------------
Rơle 1 bật : 01 05 00 01 FF 00 DD FA
Rơle 1 tắt : 01 05 00 01 00 00 9C 0A
-----------------------
Rơle 2 bật : 01 05 00 02 FF 00 2D FA
Rơle 2 tắt : 01 05 00 02 00 00 6C 0A
-----------------------
Rơle 3 bật : 01 05 00 03 FF 00 7C 3A
Rơle 3 tắt : 01 05 00 03 00 00 CA 3D
-----------------------
Rơle 4 bật : 01 05 00 04 FF 00 CD FB
Rơle 4 tắt : 01 05 00 04 00 00 8C 0B
-----------------------
Rơle 5 đang mở : 01 05 00 05 FF 00 9C 3B
Rơle 5 bị đóng : 01 05 00 05 00 00 DD CB
-----------------------
Rơle 6 bật : 01 05 00 06 FF 00 6C 3B
Rơle 6 tắt : 01 05 00 06 00 00 2D CB
-----------------------
Relay 7 bật : 01 05 00 07 FF 00 3D FB
Relay 7 tắt : 01 05 00 07 00 00. 7C 0B
-----------------------
Đọc trạng thái của rơle số 0 : 01 01 00 00 00 01 FD CA
Đọc trạng thái của rơle số 1 : 01 01 00 01 00 01 AC 0A
Đọc trạng thái của rơle số 2 : 01 01 00 02 00 01 5C 0A
Đọc trạng thái của rơle số 3 : 01 01 00 03 00 01 0D CA
Đọc trạng thái của rơle số 4: 01 01 00 04 00 01 BC 0B
Đọc Lấy trạng thái của rơle số 5: 01 01 00 05 00 01 ED CB
Đọc trạng thái của rơle số 6: 01 01 00 06 00 01 1D CB
Đọc trạng thái của rơle số 7: 01 01 00 07 00 01 4C 0B

Đọc tất cả trạng thái chuyển tiếp: 01 01 00 00 00 08 3D CC
---------------------------
Lưu ý: Khi ngắt nguồn đột ngột, Độ trễ xảy ra là 100ms

Địa chỉ số 1:

Rơle số 0 nhấp nháy: 01 05 02 00 07 00 CE 42 ( 700ms = 7 * 100ms = 700ms )
Rơle số 1 nhấp nháy : 01 05 02 01 08 00 9A 72 ( 800ms )
Dữ liệu trả về: Giống như lệnh gửi
Địa chỉ số 2:

Rơle số 0 nhấp nháy: 02 05 02 00 05 00 CF 11 ( 500ms )
Rơle số 1 nhấp nháy: 02 05 02 01 06 00 9E 21 ( 600ms )

Khi tất cả tắt: 01 0F 00 00 00 08 01 00 FE 95
Khi tất cả được bật: 01 0F 00 00 00 08 01 FF BE D5


Thiết lập đảo ngược trạng thái đơn:
Đảo ngược trạng thái Relay 0: 01 05 00 00 55 00 F2 9A
Đảo ngược trạng thái Relay 1: 01 05 00 01 55 00
Đảo ngược trạng thái Relay 2: 01 05 00 02 55 00 53 5A
Đảo ngược trạng thái Relay 3: 01 05 00 03 55 00 02 9A
Đảo ngược trạng thái Relay 4: 01 05 00 04 55 00 B3 5B
Đảo ngược trạng thái Relay 5: 01 05 00 05
Rơle 55 00 E2 9B số 6 được bật: 01 05 00 06 55 00 12 9B
Rơle số 7 được chuyển qua: 01 05 00 07 55 00 43 5B

Tất cả các relay đảo ngược trạng thái : 01 05 00 00 5A 00 F7 6A
01 05 00 00 5A 00 F7 6A

---------------------------
Đọc tất cả trạng thái đầu vào giao diện
Gửi: 01 02 00 00 00 08 79 CC // Đọc 8
Trả về trạng thái đầu ban đầu : 01 02 01 00 A1 88
