MODULE TM1638 HIỂN THỊ LED 7 ĐOẠN

  • Kho hàng: Còn hàng
  • Thương hiệu: Chính hãng
54.000₫

MODULE TM1638 HIỂN THỊ LED 7 ĐOẠN

THÔNG SỐ KỸ THUẬT :

Mạch điều khiển hiển thị Led & Key TM1638.

IC driver chính: TM1638.

Điện áp sử dụng: 5VDC.

Điều khiển 8 Led đơn, 8 Led 7 đoạn, 8 button.

Giao tiếp: Serial 3 chân STB, CLK, DIO.

Kích thước: 7.7 cm x 5 cm x 1.1 cm.

ỨNG DỤNG :

Sữ dụng trong nghiên cứu học tập.

Có thể giao tiếp được với nhiều loại vi điều khiển như STM32,Arduino,PIC,8051...

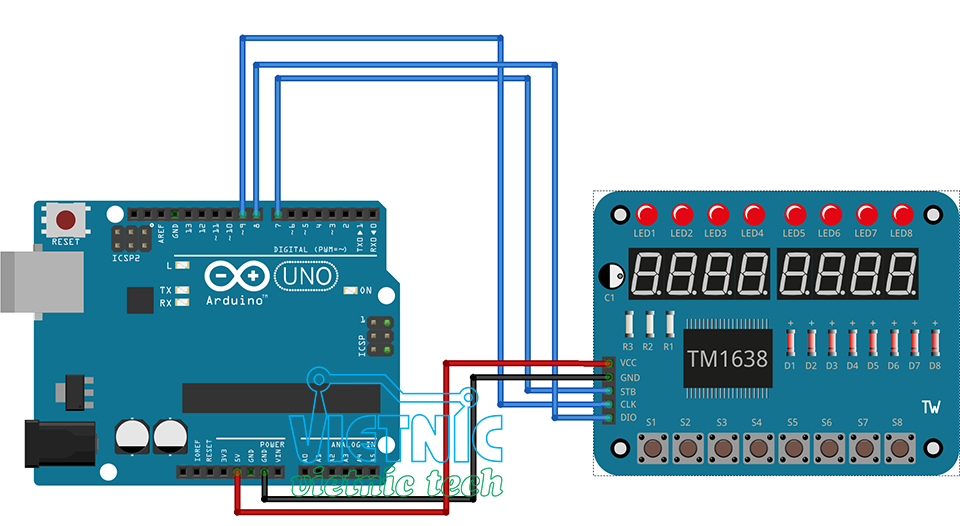

SƠ ĐỒ KẾT NỐI :

CODE MẪU :

const int strobe = 7;
const int clock = 9;
const int data = 8;

void sendCommand(uint8_t value)
{
  digitalWrite(strobe, LOW);
  shiftOut(data, clock, LSBFIRST, value);
  digitalWrite(strobe, HIGH);
}

void reset()
{
  sendCommand(0x40); // set auto increment mode
  digitalWrite(strobe, LOW);
  shiftOut(data, clock, LSBFIRST, 0xc0);   // set starting address to 0
  for(uint8_t i = 0; i < 16; i++)
  {
    shiftOut(data, clock, LSBFIRST, 0x00);
  }
  digitalWrite(strobe, HIGH);
}

void setup()
{
  pinMode(strobe, OUTPUT);
  pinMode(clock, OUTPUT);
  pinMode(data, OUTPUT);

  sendCommand(0x8f);  // activate and set brightness to max
  reset();
}









Xem thêm Thu gọn
