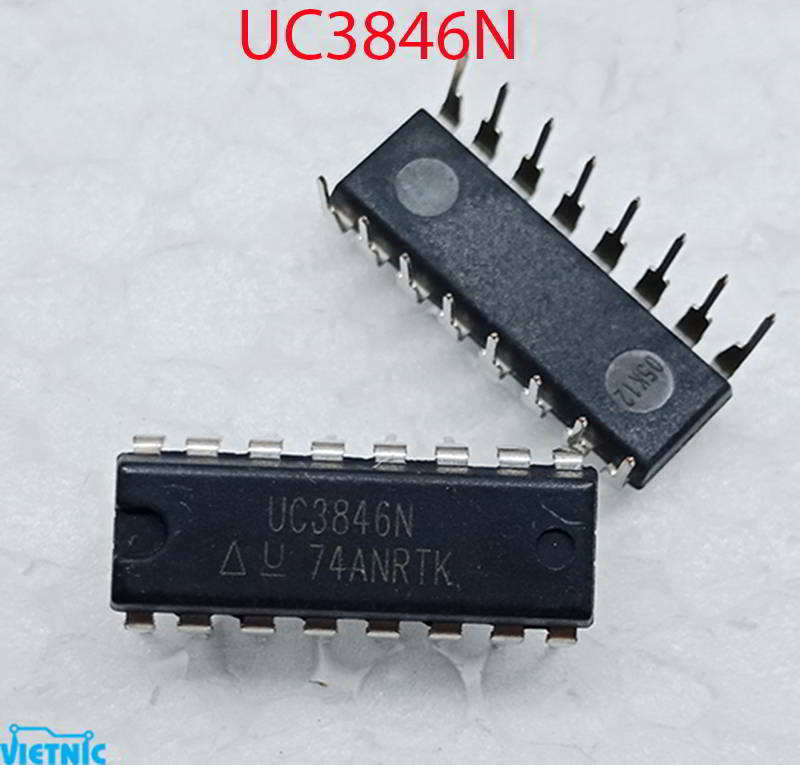

UC3846N

  • Tình trạng: Còn hàng
  • Thương hiệu: Texas Intrusments
20.000₫

UC3846N

UC3846 là dòng IC tạo xung PWM để điều khiển linh kiện chuyển mạch tần số cao như mosfet hoặc IGBT, được ứng dụng để thiết kế mạch dao động xung PWM dùng điều khiển khối inverter trong máy hàn điện tử, máy hàn điện tử công nghiệp, điều khiển xung PWM chế độ Push-Pull trong máy sạc ắc quy, UPS, Máy hàn công nghiệp, và một số ứng dụng khác dùng xung PWM với tần số cao...

Được ứng dụng nhiều trong thiết kế các loại mạch như mạch Boost, mạch Buck, mạch nguồn Flyback, mạch nguồn Forward, mạch điều khiển Full Bridge, Mạch điều khiển Half Bridge, mạch điều khiển Push - Pull...

UC3846 có họ với các loại IC như UC1846, UC2846 là dòng IC PWM giới hạn được dòng xung, tự động điều chỉnh xung đẩy kéo đối xứng, khả năng đáp ứng cấp xung PWM song song cho các module, linh kiện chuyển mạch mắc ghép song song. IC cũng có thêm phần mạch bảo về và chức năng Shutdown của IC khi cần để OFF xung out PWM.

UC3846

Thông số kỹ thuật :

Điện áp hoạt động : +40V ( Chân 13, 15)

Ngõ ra PWM : 2

Điện áp vào Analog : -0.3V đến +Vin

Tần số max : 500Khz

Dòng ngõ ra : 500mA

Maximum duty cycle : 50%

Phương thức điều khiển : Dòng  ( Current Mode )

Cửa hàng linh kiện điện tử vietnic, chuyên cung cấp các loại linh kiện điện tử, linh kiện bán dẫn, linh kiện thụ động, phụ kiện điện tử, linh kiện điện tử công suất, linh kiện sửa chữa máy hàn điện tử, linh kiện sửa biến tần, servo, ups, linh kiện sửa thiết bị điện tử công nghiệp..

Nhận đặt hàng linh kiện hiếm, linh kiện từ nước ngoài, linh kiện thiết kế PCB, mạch ứng dụng theo yêu cầu
