CẢM BIẾN LƯU LƯỢNG YF-S401

CẢM BIẾN LƯU LƯỢNG YF-S401

THÔNG SỐ KỸ THUẬT :

-Điện áp làm việc: 5 – 24V

-Dòng tối đa: 15 mA(DC 5V)

-Trọng lượng:25g

-Khoảng đo:1 ~ 5L/min

-Nhiệt độ nước cho phép:< 120°C

-Độ ẩm môi trường làm việc: 35%~90%RH

-Áp suất nước cho phép: < 0.35Mpa

ỨNG DỤNG :

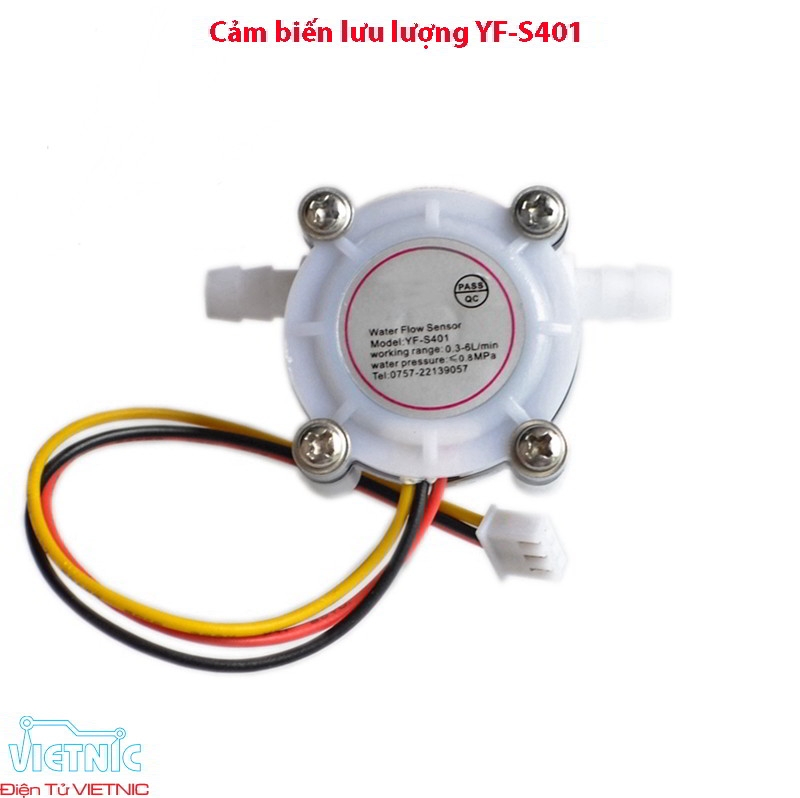

Cảm biến lưu lượng nước YF-S401. Dùng để đo lưu lượng nước chảy qua một ống dẫn. Chất liệu bằng nhựa bên trong có cánh quạt nước và cảm biến hall. Khi nước chảy qua van cảm biến làm cánh quạt quay dẫn đến sự thay đổi trạng thái đầu ra của cảm biến Hall, đầu ra tín hiệu xung.

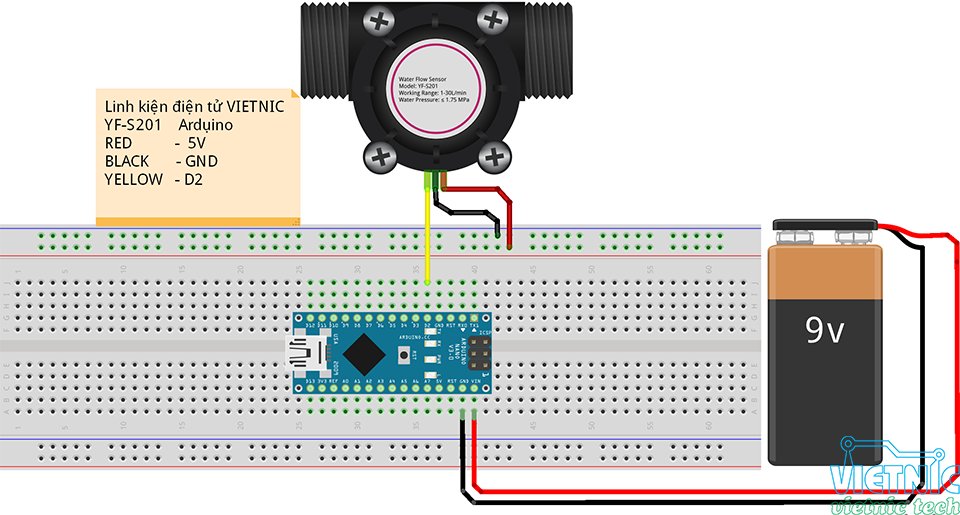

SƠ ĐỒ KẾT NỐI :

CODE MẪU :

/*
  Arduino Water flow meter
  YF- S201 Hall Effect Water Flow Sensor
  Water Flow Sensor output processed to read in litres/hour
*/
volatile int flow_frequency; // Measures flow sensor pulses
unsigned int l_hour; // Calculated litres/hour
unsigned char flowsensor = 2; // Sensor Input
unsigned long currentTime;
unsigned long cloopTime;
void flow () // Interrupt function
{
  flow_frequency++;
}
void setup()
{
  pinMode(flowsensor, INPUT);
  digitalWrite(flowsensor, HIGH); // Optional Internal Pull-Up
  Serial.begin(9600);
  attachInterrupt(0, flow, RISING); // Setup Interrupt
  sei(); // Enable interrupts
  currentTime = millis();
  cloopTime = currentTime;
}
void loop ()
{
  currentTime = millis();
  // Every second, calculate and print litres/hour
  if (currentTime >= (cloopTime + 1000))
  {
    cloopTime = currentTime; // Updates cloopTime
    // Pulse frequency (Hz) = 7.5Q, Q is flow rate in L/min.
    l_hour = (flow_frequency * 60 / 7.5); // (Pulse frequency x 60 min) / 7.5Q = flowrate in L/hour
    flow_frequency = 0; // Reset Counter
    Serial.print(l_hour, DEC); // Print litres/hour
    Serial.println(" L/hour");
  }
