CẢM BIẾN NHIỆT ĐỘ DS18B20 18B20 1M

  • Kho hàng: Còn hàng
  • Thương hiệu: Chính hãng
45.000₫

CẢM BIẾN NHIỆT ĐỘ DS18B20 18B20 1M

Thông Số Kỹ Thuật :

-Nguồn: 3 – 5.5V

-Dải đo nhiệt độ: -55 đến 125 độ C ( -67 đến 257 độ F)

-Sai số: +- 0.5 độ C khi đo ở dải -10 – 85 độ C

-Độ phân giải: người dùng có thể chọn từ 9 – 12 bits

-Chuẩn giao tiếp: 1-Wire ( 1 dây ).

-Có cảnh báo nhiệt khi vượt ngưỡng cho phép và cấp nguồn từ chân data.

-Ống thép không gỉ (chống ẩm , nước) đường kính 6mm, dài 50mm

-Đường kính đầu dò: 6mm

-Chiều dài dây: 1m

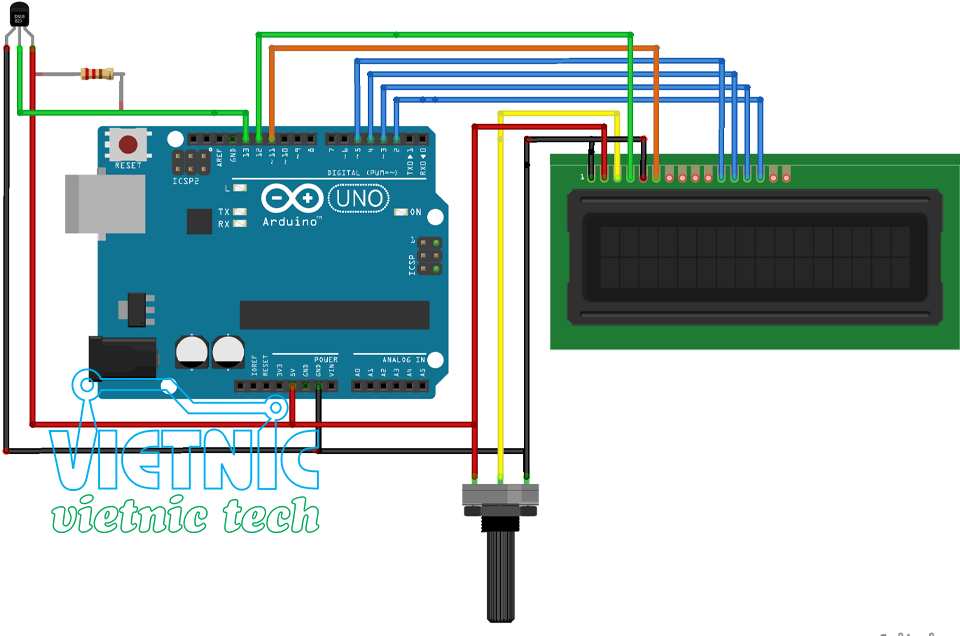

Sơ đồ kết nối cảm biến DS18B20 với Arduino Uno và LCD16x2

Code mẫu để đọc giá trị cảm biến và hiển thị lên LCD

Thư viện OneWire.h : https://github.com/PaulStoffregen/OneWire

Thư viện DallasTemperature.h: https://github.com/milesburton/Arduino-Temperature-Control-Library

Thư viện LCD16x2 https://github.com/arduino-libraries/LiquidCrystal

/*
   ĐIỆN TỬ VIETNIC - 816 TÔN ĐỨC THẰNG - ĐÀ NẴNG
*/
/*
   Kết nối:
            VCC  ---- 5V  (Arduino)
            GND  ---- GND (Arduino)
            DATA ----  13 (Arduino)
*/
#include <OneWire.h>
#include <DallasTemperature.h>
#include<LiquidCrystal.h>
#define ONE_WIRE_BUS 13
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

LiquidCrystal lcd (5, 4, 3, 2, 1, 0);  // khởi tạo các chân giao tiếp
void setup(void)
{
  Serial.begin(9600);
  // Start up the library
  sensors.begin();
  lcd.begin(16, 2);          // khởi tạo màn hình LCD 16×2
  lcd.setCursor (0, 0);      // đặt con trỏ tại hàng 0 cột 0
  lcd.print ("vietnic.cvn"); // In ra màn hình lcd dòng
  delay(2000);
  lcd.clear();
}
void loop(void)
{
  Serial.print(" Requesting temperatures...");
  sensors.requestTemperatures();
  Serial.println("DONE");
  Serial.print("Temperature is: ");
  Serial.print(sensors.getTempCByIndex(0));
  lcd.setCursor (0, 0);
  lcd.print ("Temperature");
  lcd.setCursor (0, 1);
  lcd.print (sensors.getTempCByIndex(0));
  delay(1000);
}





Xem thêm Thu gọn
