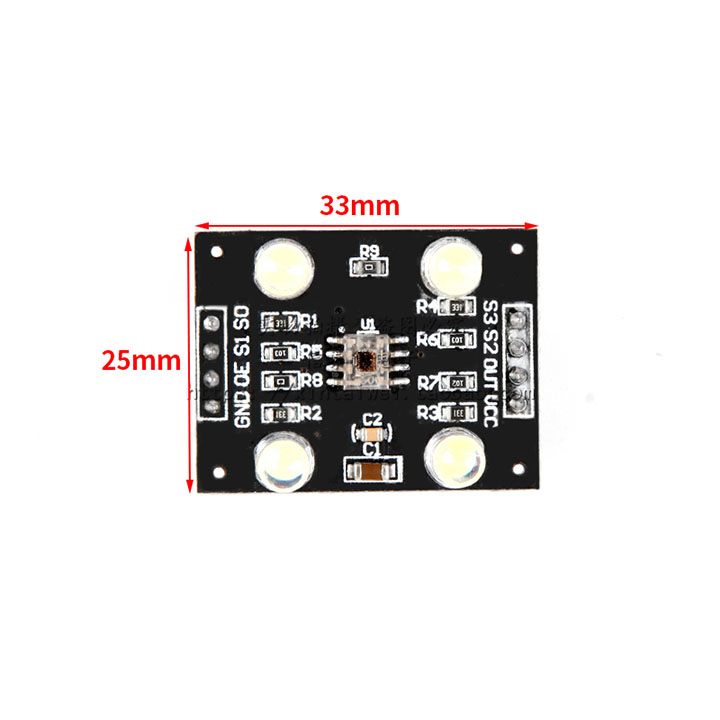

MODULE CẢM BIẾN MÀU TCS3200D/TCS230

THÔNG SỐ KỸ THUẬT :

Điện áp cung cấp: Từ  2.7V đến 5V
Khoảng cách phát hiện tối ưu: 10 mm
Giao tiếp : Digital
Độ phân giải cao chuyển đổi cường độ ánh sáng thành tần số

ỨNG DỤNG :

Áp dụng để phân loại màu sắc, cảm ứng và hiệu chuẩn ánh sang mặt trời, kiểm tra dải đọc, kiểm tra màu sắc phù hợp.

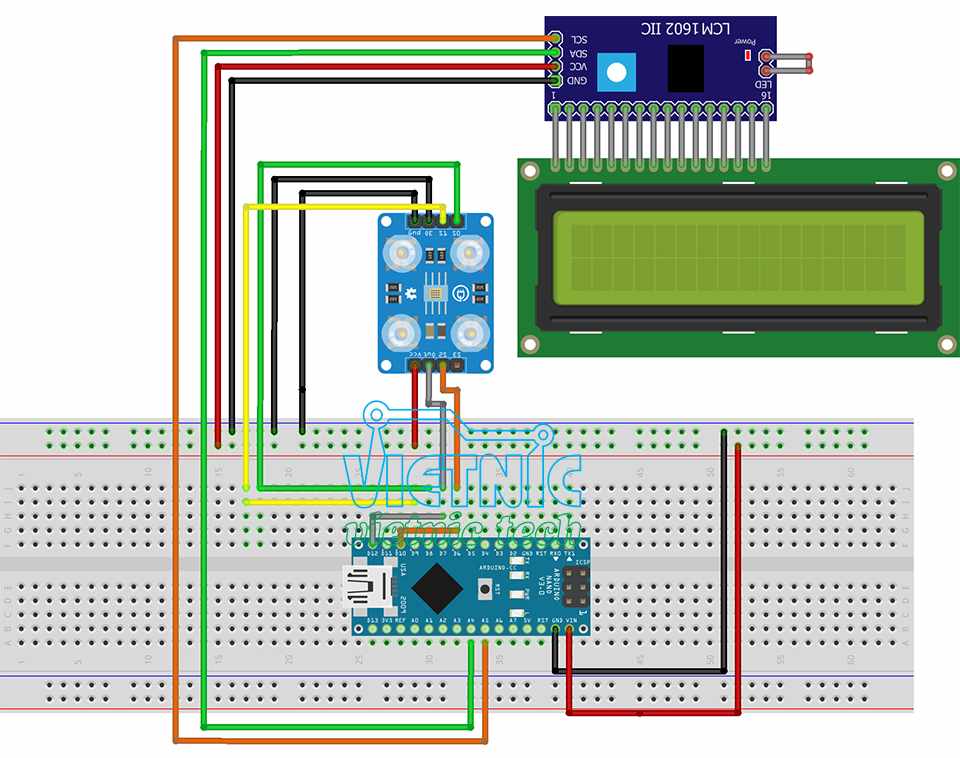

SƠ ĐỒ KẾT NỐI  CẢM BIẾN MÀU SẮC TCS230 VỚI ARDUINO NANO:

CODE MẪU :

/*
  VCC               5V
  GND               GND
  s0                8
  s1                9
  s2                10
  s3                11
  OUT               12
  OE                GND
*/
#include <Wire.h>
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x27, 16, 2);

const int s0 = 8;
const int s1 = 9;
const int s2 = 10;
const int s3 = 11;
const int out = 12;
// LED pins connected to Arduino
int redLed = 2;
int greenLed = 3;
int blueLed = 4;
// Variables
int red = 0;
int green = 0;
int blue = 0;
void color()
{
  digitalWrite(s2, LOW);
  digitalWrite(s3, LOW);
  //count OUT, pRed, RED
  red = pulseIn(out, digitalRead(out) == HIGH ? LOW : HIGH);
  digitalWrite(s3, HIGH);
  //count OUT, pBLUE, BLUE
  blue = pulseIn(out, digitalRead(out) == HIGH ? LOW : HIGH);
  digitalWrite(s2, HIGH);
  //count OUT, pGreen, GREEN
  green = pulseIn(out, digitalRead(out) == HIGH ? LOW : HIGH);
}
void setup()
{
  Serial.begin(9600);
  lcd.init();                      // initialize the lcd
  lcd.init();
  lcd.backlight();
  lcd.setCursor(3, 0);
  lcd.print("DIEN TU VIETNIC");
  delay(1000);
  lcd.clear();
  pinMode(s0, OUTPUT);
  pinMode(s1, OUTPUT);
  pinMode(s2, OUTPUT);
  pinMode(s3, OUTPUT);
  pinMode(out, INPUT);
  pinMode(redLed, OUTPUT);
  pinMode(greenLed, OUTPUT);
  pinMode(blueLed, OUTPUT);
  digitalWrite(s0, HIGH);
  digitalWrite(s1, HIGH);
}
void loop()
{
  color();
  Serial.print("R Intensity:");
  Serial.print(red, DEC);
  Serial.print(" G Intensity: ");
  Serial.print(green, DEC);
  Serial.print(" B Intensity : ");
  Serial.print(blue, DEC);
  //Serial.println();
  if (red < blue && red < green && red < 20)
  {
    Serial.println(" - (Red Color)");
    lcd.setCursor(3, 0);
    lcd.print("Red Color");
    delay(1000);
    lcd.clear();
    digitalWrite(redLed, HIGH); // Turn RED LED ON
    digitalWrite(greenLed, LOW);
    digitalWrite(blueLed, LOW);
  }
  else if (blue < red && blue < green)
  {
    Serial.println(" - (Blue Color)");
    lcd.setCursor(3, 0);
    lcd.print("Blue Color");
    delay(1000);
    lcd.clear();
    digitalWrite(redLed, LOW);
    digitalWrite(greenLed, LOW);
    digitalWrite(blueLed, HIGH); // Turn BLUE LED ON
  }
  else if (green < red && green < blue)
  {
    Serial.println(" - (Green Color)");
    lcd.setCursor(3, 0);
    lcd.print("Green Color");
    delay(1000);
    lcd.clear();
    digitalWrite(redLed, LOW);
    digitalWrite(greenLed, HIGH); // Turn GREEN LED ON
    digitalWrite(blueLed, LOW);
  }
  else {
    Serial.println();
  }
  delay(300);
  digitalWrite(redLed, LOW);
  digitalWrite(greenLed, LOW);
  digitalWrite(blueLed, LOW);
}
