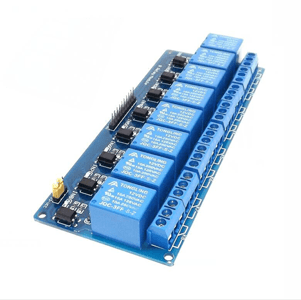

MODULE RELAY 8 KÊNH 5V

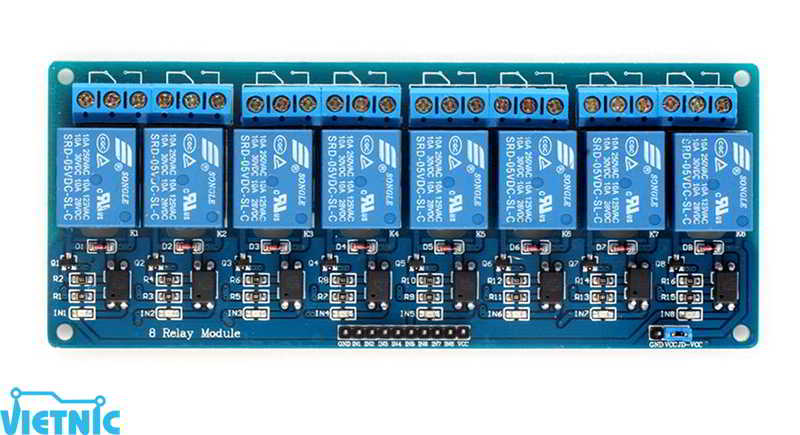

MODULE RELAY 8 KÊNH 5V OPTP CÁCH LY

THÔNG SỐ KỸ THUẬT :

Điện áp sử dụng: 5VDC

Tín hiệu kích: TTL 3.3~5VDC, mức thấp Low Relay đóng, mức cao High Relay ngắt.

Mỗi Relay tiêu thụ dòng khoảng 80mA.

Điện thế đóng ngắt tối đa: AC250V ~ 10A hoặc DC30V ~ 10A (Để an toàn nên dùng cho tải có công suất <100W).

Tích hợp Opto cách ly, Diod chống nhiễu và đèn báo tín hiệu kích.

Kích thước: 137 x 56 x 20mm

ỨNG DỤNG :

Mạch 8 Relay Opto cách ly 5VDC thích hợp với các ứng dụng đóng ngắt tải AC hoặc DC, mạch có thiết kế nhỏ gọn, tích hợp opto và transistor cách ly, kích đóng bằng mức thấp (0VDC) phù hợp với mọi loại MCU (Arduno,STM32,PIC,8051... )và thiết kế có thể sử dụng nguồn ngoài giúp cho việc sử dụng trở nên thật linh động và dễ dàng.

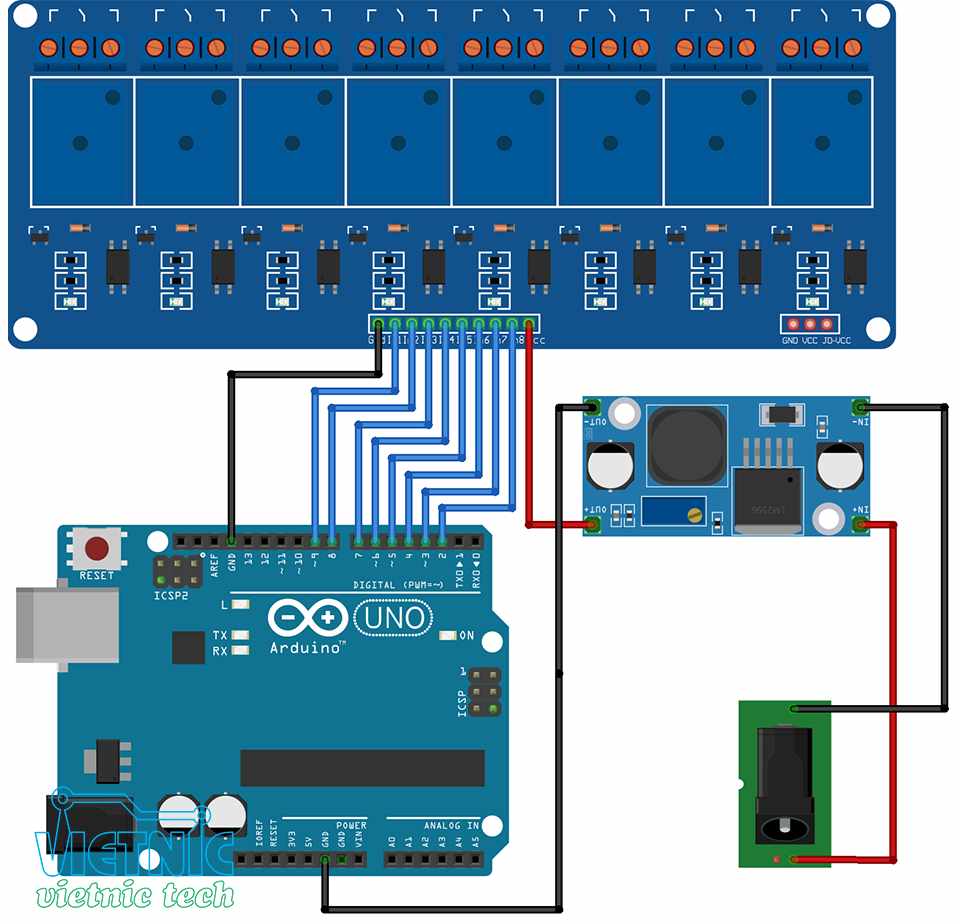

SƠ ĐỒ KẾT NỐI :

CODE MẪU ĐỂ TEST MODULE :

//**************Dien Tu VIETNIC**************//
//**************https://www.vietnic.vn ***************//
//**************816 - Tôn Đức Thắng - Đà Nẵng************//
#define Relay_1 2
#define Relay_2 3
#define Relay_3 4
#define Relay_4 5
#define Relay_5 6
#define Relay_6 7
#define Relay_7 8
#define Relay_8 9

void setup() {
  pinMode(Relay_1, OUTPUT);
  pinMode(Relay_2, OUTPUT);
  pinMode(Relay_3, OUTPUT);
  pinMode(Relay_4, OUTPUT);
  pinMode(Relay_5, OUTPUT);
  pinMode(Relay_6, OUTPUT);
  pinMode(Relay_7, OUTPUT);
  pinMode(Relay_8, OUTPUT);
}

void loop() {
  // Tất cả relay ON
  digitalWrite(Relay_1, 1);
  digitalWrite(Relay_2, 1);
  digitalWrite(Relay_3, 1);
  digitalWrite(Relay_4, 1);
  digitalWrite(Relay_5, 1);
  digitalWrite(Relay_6, 1);
  digitalWrite(Relay_7, 1);
  digitalWrite(Relay_8, 1);
  // Tất cả relay OFF
  digitalWrite(Relay_1, 0);
  digitalWrite(Relay_2, 0);
  digitalWrite(Relay_3, 0);
  digitalWrite(Relay_4, 0);
  digitalWrite(Relay_5, 0);
  digitalWrite(Relay_6, 0);
  digitalWrite(Relay_7, 0);
  digitalWrite(Relay_8, 0);

}
