BOARD STM32F103C8T6 MINI

BOARD STM32F103C8T6 MINI

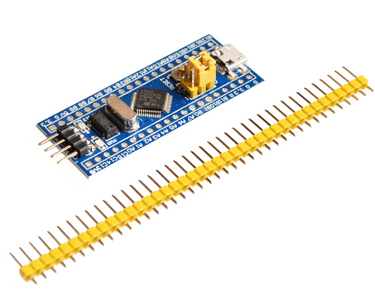

KIT STM32F103C8T6 MINI

- Kit STM32F103 MINI thiết kế đơn giản, sử dụng VĐK 32bit của STM32F103C8T6

- Kích thước: 23 x 55 mm

- Các loại mạch nạp hỗ trợ:

   + ST - Link

   + J - Link

   + USB TO COM

* Nạp theo chuẩn SWD bằng mạch nạp ST - Link nối dây như sau:

   TCK --- SWCLK

   TMS --- SWDIO

   GND --- GND

   3.3V --- 3.3V   (sử dụng nguồn 3.3V khi dùng mạch nạp ST - Link)

THÔNG SỐ KỸ THUẬT

- Chip vi điều khiển : STM32F103C8T6

- Điện áp cấp : 3.3V - 300mA

- Số chân: 48

- Lõi: Cortex- M3

- Tần số làm việc: 72MHz

- Tài nguyên lưu trữ: 64K Byte Flash, 20KByte SRAM

- Giao diện: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x I / O

- Chuyển đổi từ analog sang digital: 2x ADC (12 bit / 16 kênh)

- Bộ hẹn giờ: 3 bộ định thời bình thường 1 bộ hẹn giờ nâng cao

- Gỡ lỗi tải xuống: Hỗ trợ gỡ lỗi tải xuống giao diện JTAG / SWD, hỗ trợ IAP.
