MODULE BLUETOOTH HC-06 HC06

MODULE BLUETOOTH HC-06 HC06

THÔNG SỐ KỸ THUẬT :

-Điện áp hoạt động: 3.3 ~ 5VDC.

-Điện áp giao tiếp: TTL tương thích 3.3VDC và 5VDC.

-Baudrate UART có thể chọn được: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200

-Dải tần sóng hoạt động: Bluetooth 2.4GHz

-Sử dụng CSR mainstream bluetooth chip, bluetooth V2.0 protocol standards.

-Dòng điện khi hoạt động: khi Pairing 30 mA, sau khi pairing hoạt động truyền nhận bình thường 8 mA

-Kích thước của module chính: 28 mm x 15 mm x 2.35 mm

-Thiết lập mặc định:

 -Baud rate: 9600, N, 8, 1.

 -Pairing code: 1234.

ỨNG DỤNG :

MODULE BLUETOOTH HC-06 được sử dụng để kết nối với các thiết bị có thể truyền nhận trao đổi dữ liệu như điện thoại,laptop,máy tỉnh bảng....

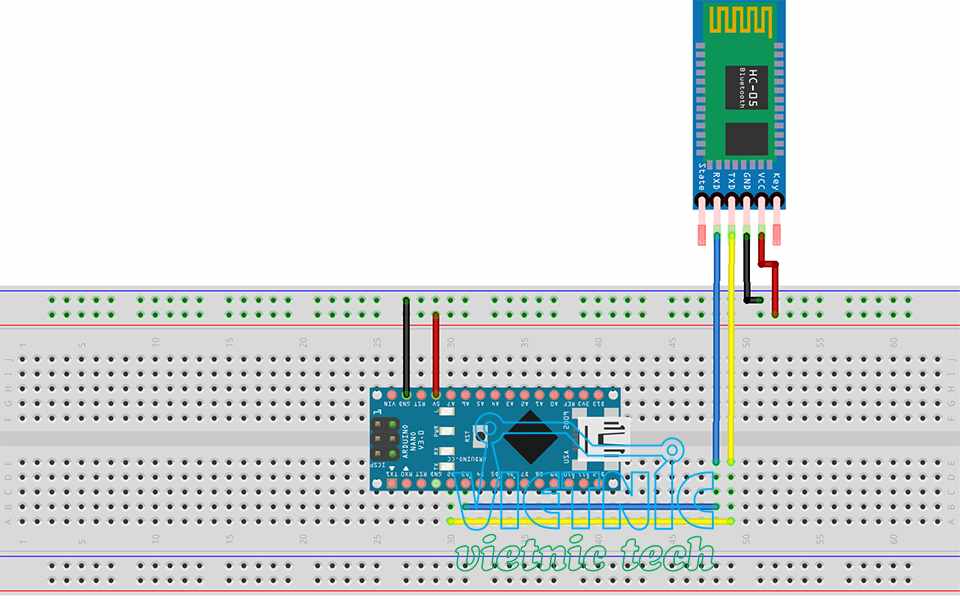

SƠ ĐỒ KẾT NỐI :

CODE MẪU  DÙNG ĐỂ GIAO TIẾP VÀ ĐỌC DỮ LIỆU NHẬN ĐƯỢC :

#include <SoftwareSerial.h>
#define rxPin 2
#define txPin 3
#define baudrate 38400

String msg;

SoftwareSerial hc05(rxPin , txPin);

void setup() {
  pinMode(rxPin, INPUT);
  pinMode(txPin, OUTPUT);

  Serial.begin(9600);
  Serial.println("ENTER AT Commands:");
  hc05.begin(baudrate);
}

void loop() {
  readSerialPort();
  if (msg != "") hc05.println(msg);

  if (hc05.available() > 0) {
    Serial.write(hc05.read());
  }
}

void readSerialPort() {
  msg = "";
  while (Serial.available()) {
    delay(10);
    if (Serial.available() > 0) {
      char c = Serial.read();  //gets one byte from serial buffer
      msg += c; //makes the string readString
    }
  }
}
