MODULE CẢM BIẾN CƯỜNG ĐỘ ÁNH SÁNG GY-302 BH1750 GY302

MODULE CẢM BIẾN CƯỜNG ĐỘ ÁNH SÁNG GY-302 BH1750

THÔNG SỐ KỸ THUẬT :

-Nguồn: 3~5VDC

-Điện áp giao tiếp: TTL 3.3~5VDC

-Chuẩn giao tiếp: I2C

-Khoảng đo: 1 -> 65535 lux

-Kích cỡ: 21*16*3.3mm

ỨNG DỤNG :

Cảm biến cường độ ánh sáng BH1750 Digital Light Sensor được sử dụng để đo cường độ ánh sáng theo đơn vị lux, càm biến có ADC nội và bộ tiền xử lý nên giá trị được trả ra là giá trị trực tiếp cường độ ánh sáng lux mà không phải qua bất kỳ xử lý hay tính toán nào thông qua giao tiếp I2C.

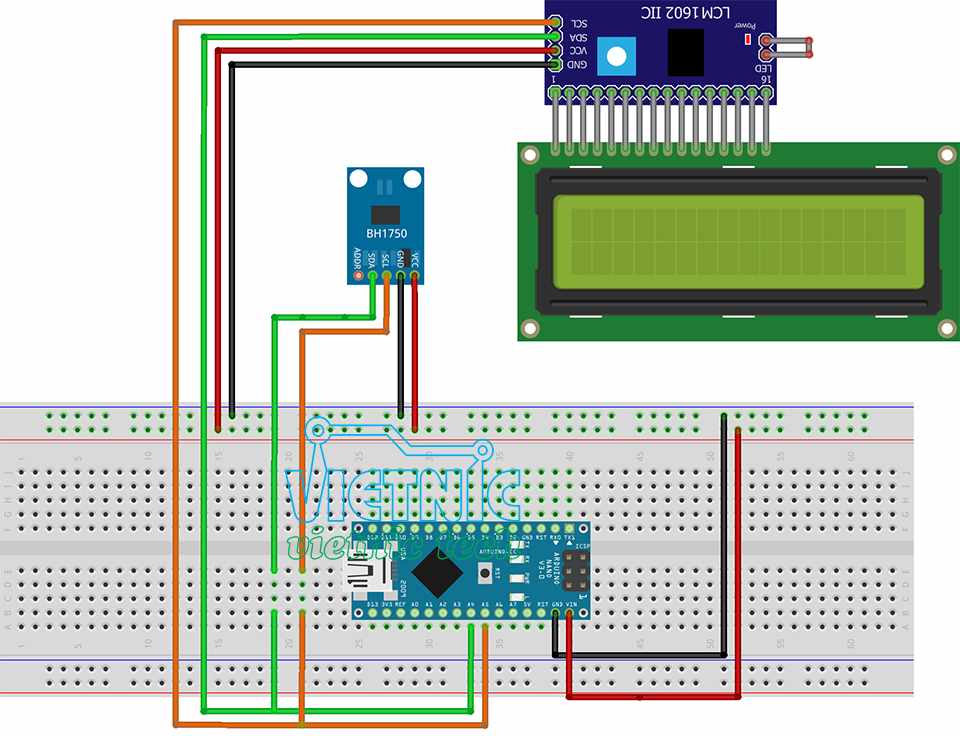

SƠ ĐỒ KẾT NỐI :

CODE MẪU :

#include <Wire.h>
#include <math.h>
int BH1750address = 0x23; //i2c address

byte buff[2];
void setup()
{
  Wire.begin();
  Serial.begin(57600);
}

void loop()
{
  int i;
  uint16_t val = 0;
  BH1750_Init(BH1750address);
  delay(200);

  if (2 == BH1750_Read(BH1750address))
  {
    val = ((buff[0] << 8) | buff[1]) / 1.2;
    Serial.print(val, DEC);
    Serial.println("lux");
  }
  delay(150);
}

int BH1750_Read(int address) //
{
  int i = 0;
  Wire.beginTransmission(address);
  Wire.requestFrom(address, 2);
  while (Wire.available()) //
  {
    buff[i] = Wire.read();  // receive one byte
    i++;
  }
  Wire.endTransmission();
  return i;
}

void BH1750_Init(int address)
{
  Wire.beginTransmission(address);
  Wire.write(0x10);//1lx reolution 120ms
  Wire.endTransmission();
