MODULE ĐIỀU KHIỂN ĐỘNG CƠ BƯỚC L9110s L9110

  • Kho hàng: Còn hàng
  • Thương hiệu: Chính hãng
18.500₫

MODULE ĐIỀU KHIỂN ĐỘNG CƠ BƯỚC L9110S L9110

THÔNG SỐ KỸ THUẬT :

Mạch điều khiển hiển thị Led & Key TM1638.

Điện áp hoạt động: 2.5 ~ 12VDC

Số kênh điều điều khiển: 2 kênh ( 2 động cơ)

Dòng cực đại mỗi kênh: 800mA

Kích thước: 2.9 x 2.3 cm

ỨNG DỤNG :

Mạch điều khiển động cơ DC L9110 sử dụng 2 IC L9110S cho khả năng điều khiển 2 động cơ DC riêng biệt, mạch có thiết kế nhỏ gọn, phù hợp để chế tạo các mô hình robot nhỏ, điều khiển động cơ công suất thấp. Tương thích với nhiều MCU (Arduino,STM32,PIC...) .

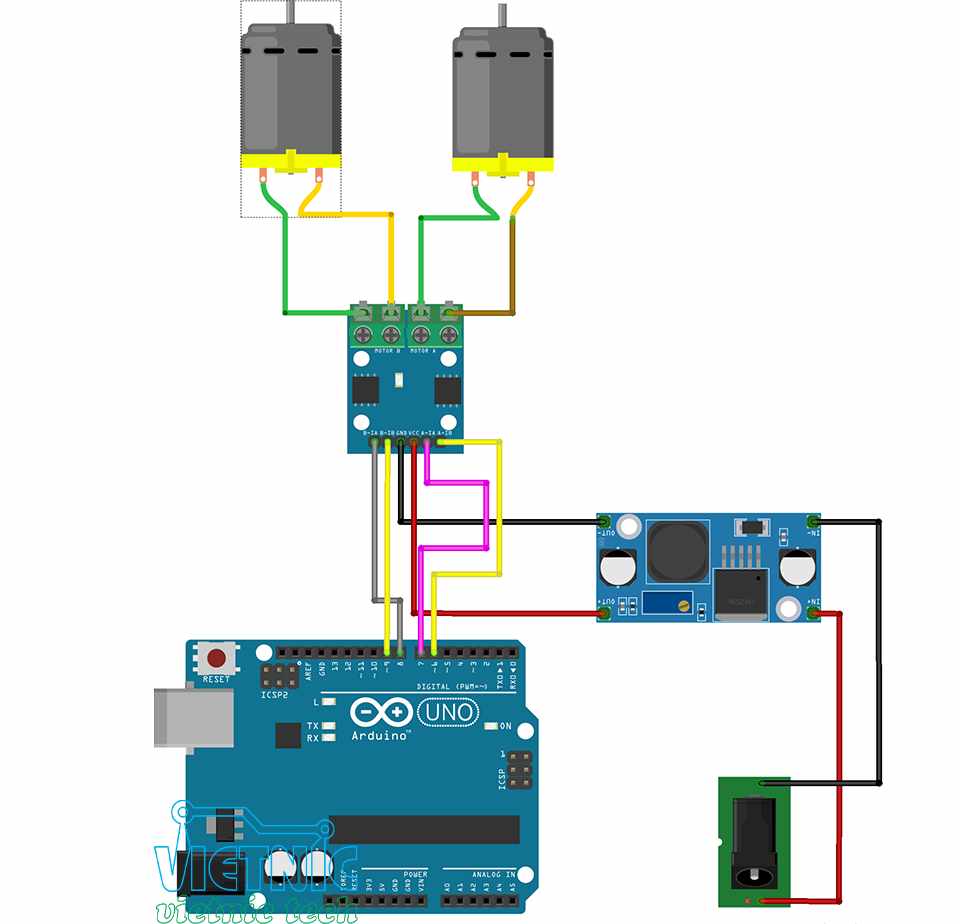

SƠ ĐỒ KẾT NỐI :



CODE MẪU :

//**************Dien Tu VIETNIC**************//
//**************https://www.vietnic.vn ***************//
//**************816 - Tôn Đức Thắng - Đà Nẵng************//
const int motorA1 =  6;
const int motorA2  = 7;
const int motorB1 =  8;
const int motorB2 =  9;

void setup() {

  pinMode( motorA1 , OUTPUT);
  pinMode( motorA2 , OUTPUT);
  pinMode( motorB1 , OUTPUT);
  pinMode( motorB2 , OUTPUT);
}

void loop() {

  digitalWrite( motorA1 , HIGH);
  digitalWrite( motorA2 , LOW);

  digitalWrite( motorB1 , HIGH);
  digitalWrite( motorB2 , LOW);

  delay(5000);
  // stop
  digitalWrite( motorA1 , LOW);
  digitalWrite( motorA2 , LOW);

  digitalWrite( motorB1 , LOW);
  digitalWrite( motorB2 , LOW);

  delay(3000);

  digitalWrite( motorA1 , LOW);
  digitalWrite( motorA2 , HIGH);

  digitalWrite( motorB1 , LOW);
  digitalWrite( motorB2 , HIGH);

  delay(5000);
  // stop
  digitalWrite( motorA1 , LOW);
  digitalWrite( motorA2 , LOW);

  digitalWrite( motorB1 , LOW);
  digitalWrite( motorB2 , LOW);

  delay(3000);

}
