MODULE THỜI GIAN THỰC DS3231



THÔNG SỐ KỸ THUẬT :

-Size: dài 38mm, rộng 22mm, cao 14mm

-Khối lượng 8g

-Điện thế hoạt động 3.3 – 5.5V

-Clock: high-precision clock on chip DS3231

-Clock Accuracy: 040 ℃ range, the accuracy 2ppm, the error was about 1 minute

-Thông tin Thời gian: giờ, phút, giây, ngày, thứ, tháng, năm, đến 2100.

-Cảm biến nhiệt trên IC có độ chính xác ± 3 ℃

-I2C bus có tốc độ tối đa 400Khz

-Kèm thêm pin sạc được CR2032

-Kèm thêm memory IC AT24C32 (32k bits)

ỨNG DỤNG :

Được ứng dụng trong những mô hình học tập có liên quan đến thời gian thức . Module có thể giữ ở dạng: giờ, phút, giây, ngày, thứ, tháng, năm. Các tháng có ít hơn 31 ngày sẽ tự động được điều chỉnh, các năm Nhuận cũng được chỉnh đúng số ngày. Thời gian có thể hoạt động ở chế độ 24h hoặc 12h AmPM. IC còn có chức năng báo động, có thể cài đặt 2 thời gian báo và lịch, có tín hiệu ra là xung vuông. Giao tiếp với IC được thực hiện thông qua I2C bus.

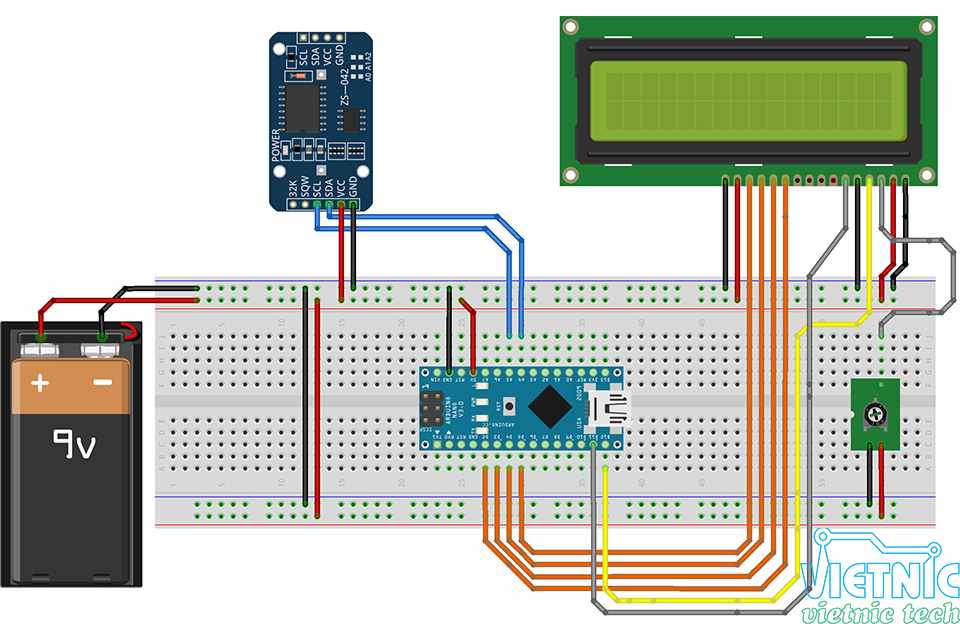

SƠ ĐỒ KẾT NỐI :

MODULE THỜI GIAN THỰC DS3231



CODE MẪU :

//Để thực hiện sơ đồ như trên các module cần có như Arduino Nano , LCD16x2 , module thời gian thực DS3231.

#include <LiquidCrystal.h>
#include <Wire.h>
#include <ds3231.h>

struct ts t;

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup() {
  Wire.begin();
  lcd.begin(16, 2);

  DS3231_init(DS3231_CONTROL_INTCN);

  lcd.setCursor(0, 1);
  lcd.print("DIEN TU VIETNIC");
  delay(1000);
  lcd.clear();
  // đoạn code bên dưới dùng để cài đặt thời gian. Sau khi cài đặt xong thì có thể comment lại hoặc xoá đi
  t.hour = 12;
  t.min = 30;
  t.sec = 0;
  t.mday = 25;
  t.mon = 12;
  t.year = 2019;

  DS3231_set(t);
}

void loop() {

  DS3231_get(&t);
  Serial.print("Date : ");
  Serial.print(t.mday);
  Serial.print("/");
  Serial.print(t.mon);
  Serial.print("/");
  Serial.print(t.year);
  Serial.print("\t Hour : ");
  Serial.print(t.hour);
  Serial.print(":");
  Serial.print(t.min);
  Serial.print(".");
  Serial.println(t.sec);
  delay(1000);
}
