ARDUINO NANO V3.0

  • Hãng sản xuất : Chính hãng
  • Tình trạng : Có sẵn
Giá bán: 55.000₫


ARDUINO NANO V3.0 ATMEGA328P

ARDUINO NANO

Arduino Nano USB Mini là board mạch sử dụng vi điều khiển ATmega328P hoặc ATmega168 tích hợp các chân I/O đơn giản nhỏ gọn dựa trên mã nguồn mở được phát triển bởi Arduino.cc, có lợi thế lớn về kích thước so với phiên bản Arduino Uno và Arduino Mega. Arduino Nano có thể hoạt động độc lập và tương tác hiệu quả với các thiết bị điện tử, cũng có thể giúp những người mới tìm hiểu về Arduino có thể kết nối với PC, phối hợp với Flash, Xử lý, Max / Msp, PD,  và các phần mềm khác một cách dễ dàng. Điều này giúp Arduino Nano là sự lựa chọn ưa thích khi muốn thực hiện một projects mà yếu cầu kết nối với các thiết bị ngoại vi ít và đơn giản.

Các chức năng rất giống giống với phiên bản Arduino Uno nhưng kích thước nhỏ gọn hơn.

Arduino Nano hoạt động với điện áp 5V. Tuy nhiên nguồn cấp điện áp đầu vào có thể thay đổi từ 7 đến 12V.

Arduino Nano bo gồm tất cả 14 chân Digital, 8 chân Analog, 2 chân Reset và 6 chân Nguồn.

Mỗi chân Digital và Analog có thể thực hiện với nhiều chức năng khác nhau nhưng chức năng chính vẫn là được mặc định cấu hình làm đầu vào (Input)  hoặc đầu ra ( Output). Khi giao tiếp với cảm biến các chân Digital / Analog đóng vai trò chân Input, Và khi sử dụng để điều khiển động cơ, tạo xung, kích dẫn relay, thiết bị chuyển mạch thì các chân Digital / Anologs đống vai trò Output.

Các hàm cơ bản như pinMode() digitalWrite() được sử dụng để điều khiển hoạt động của các chân Digital trong khi analogRead() được sử dụng để điều khiển các chân Analog.

Các chân Analog có độ phân giải 10 bit, giá trị thay đổi từ 0V đến 5V.

Arduino Nano tích hợp Thạch anh dao động với tần số 16 MHz. Nếu sử dụng Arduino Nano để thực hiện một projects liên quan đến đồng hồ số thì độ chính xác trong dao động tần số rất cao

Có một hạn chế khi sử dụng Arduino Nano đó là không đi kèm giắc nguồn DC, có nghĩa là không thể cung cấp nguồn điện bên ngoài thông qua các chân Arduino Nano như các phiên bản Arduino Uno và Arduino Mega. Phải cắm trực tiếp thông qua cổng USB Mini

Board mạch Arduino Nano không sử dụng cổng USB chuẩn thường dùng để kết nối với máy tính, thay vào đó Arduino Nano chỉ hỗ trở cổng USB Mini để kết nối

Với Kích thước nhỏ gọn và các tính năng giống với phiên bản Arduino Uno nên Arduino Nano trở thành một lựa chọn lý tưởng cho hầu hết các ứng dụng thực hiện các projects trong đó kích thước của các thành phần điện tử được tối ưu.

Bộ nhớ flash là 16KB hoặc 32KB, phụ thuộc vào Vi điều khiển Atmega, tức là Atmega168 đi có bộ nhớ flash 16KB trong khi Atmega328 đi có bộ nhớ flash là 32KB. Bộ nhớ flash được sử dụng để lưu trữ mã hóa dữ liệu. Bộ nhớ 2KB trong tổng số bộ nhớ flash được sử dụng cho chương trình khởi động gọi là Bootloader.

Bộ nhớ SRAM có thể thay đổi từ 1KB hoặc 2KB và EEPROM tương ứng là 512 byte hoặc 1KB đối với Atmega168 và Atmega328.

Sử dụng phần mềm IDE để lập trình với cáp USB Mini giao tiếp với máy tính

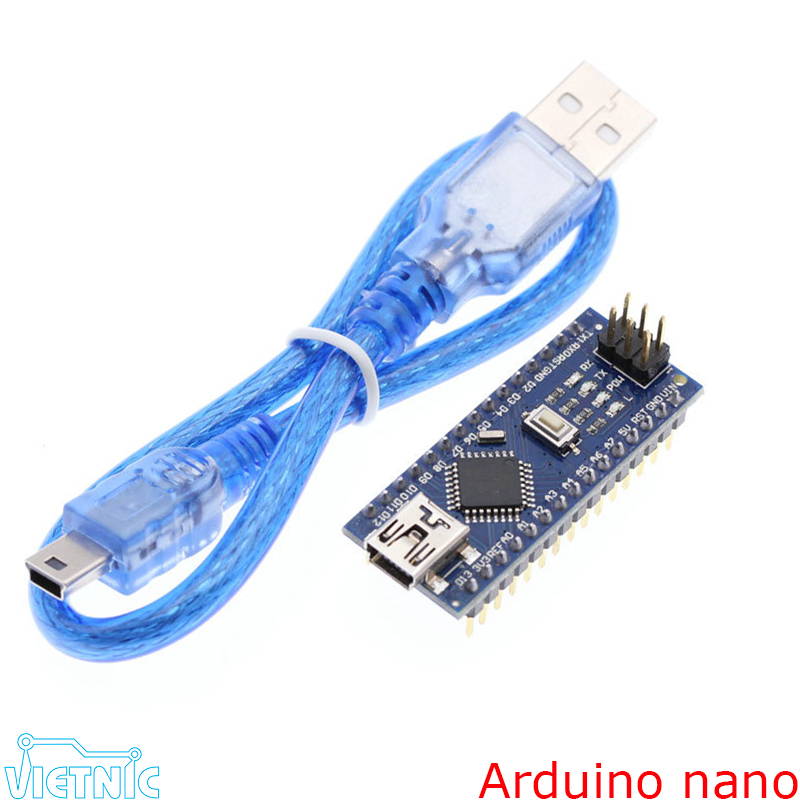

Arduino nano



Thông số kỹ thuật Arduino Nano sử dụng Vi điều khiển ATmega328P :

Chip : ATmega328P

Điện áp logic : 5V

Điện áp hoạt động : 7-12V

Các chân I/O : 14 chân ( Bao gồm 6 chân PWM)

Dòng diện I/O : 40mA

Bộ nhớ Flash : 32Kb

SRAM : 2Kb

EEPROM : 1Kb

Tần số dao động : 16Mhz

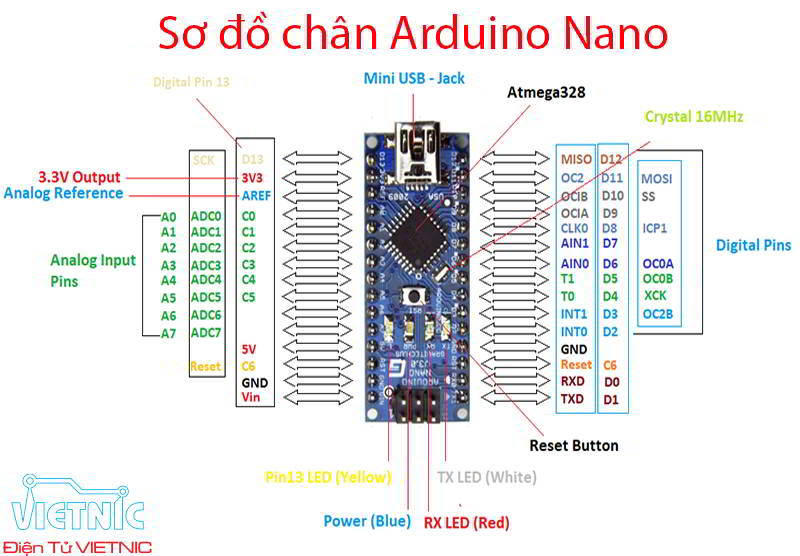

Sơ đồ pinout Arduino nano

Mỗi chân trên mạch Arduino Nano có chức năng cụ thể trên các chân đó. Chẳng hạn như các chân Analog có thể sử dụng như một bộ chuyển đổi Analog sang Digital trong đó các chân A4 và A5 cũng có thể được sử dụng cho vấn đề giao tiếp I2C. Tương tự, có 14 chân Digital, trong đó có 6 chân được sử dụng để tạo ra xung PWM.

► Chân Vin :  Đây là chân cung cấp điện áp đầu vào cho mạch Arduino nano khi sử dụng nguồn ngoài từ 7VDC đến 12 VDC.

► Chân 5V : Là mức điện áp cung cấp quy định của Arduino được sử dụng để cấp nguồn nuôi cho vi điều khiển và các bộ phận linh kiện khác trên board Arduino.

► Chân 3,3V :  Đây là một mức điện áp tối thiểu được tạo ra bởi bộ điều chỉnh điện áp trên board ( sử dụng Lm1117 - 3.3V)

► Chân GND : Chân mass cho Arduino, có nhiều chân GND trên board Arduino cho mục đích dễ dàng kết nối với thiết bị ngoại vi sử dụng dây testboard

► Chân Reset : Khi tác động nút nhấn reset, Arduino được trả về lại chương trình ban đầu. Rất hữu ích khi chạy chương trình phức tạp và bị treo Vi điều khiển ATmega. Mức tích cực LOW được thiết lập sẽ reset lại Arduino Nano

► Các chân Analogs : Có 8 chân Analog trên board mạch Arduino Nano được ký hiệu là A0 đến A7. Được sử dụng để đo điện áp tương tự trong khoảng từ 0V đến 5V.

► Chân Rx, Tx : Được sử dụng cho giao tiếp nối tiếp trong đó Tx là truyền dữ liệu và Rx là nhận dữ liệu.

► Chân 13 : Để thực hiện bật tắt LED trên board Arduino Nano, sử dụng để quan sát, kiểm tra chương trình cần thiết

► Chân AREF : Chân này được sử dụng lấy điện áp tham chiếu cho điện áp đầu vào.

► Chân xung PWM : Bao gồm 6 chân là chân 3,5,6,9,10,11 được sử dụng để cung cấp đầu ra 8-bit xung PWM.

► Giao tiếp SPI : Chân 10(SS), Chân 11(MOSI), Chân 12(MISO), Chân 13(SCK) được sử dụng cho SPI Giao diện ngoại vi nối tiếp. SPI được sử dụng chủ yếu để truyền dữ liệu giữa các bộ vi điều khiển và các thiết bị ngoại vi khác như cảm biến, thanh ghi và thẻ nhớ SD.

► Ngắt ngoài ( External Interrupts ) : Chân 2 và 3 sử dụng làm ngắt ngoài được thiết lập trong trường hợp khẩn cấp khi chúng ta cần dừng chương trình chính và tác động các cảnh báo hướng dẫn tại thời điểm đó. Chương trình chính sẽ tiếp tục lại sau khi lệnh ngắt được loại bỏ.

► Giao tiếp I2C : Giao tiếp I2C sử dụng các chân A4 (SDA) và A5 (SCL)

Ứng dụng của Arduino Nano

Arduino nano là thiết bị có đầy đủ tính năng củng các phiên bản Arduino Uno, Arduino Mega, với lợi thế có kích thước nhỏ gọn, chiếm ít không gian khi xây dựng một project nên được lựa chọn sử dụng nhiều, một số ứng dụng như sử dụng làm bộ điều khiển máy CNC điều khiển các động cơ bước thông qua các driver, bộ điều khiển các motor làm robot, ứng dụng trong các thiết bị y tế cơ bản, nhận diện khuôn mặt, trong công nghiệp, hệ thống nhúng.....
